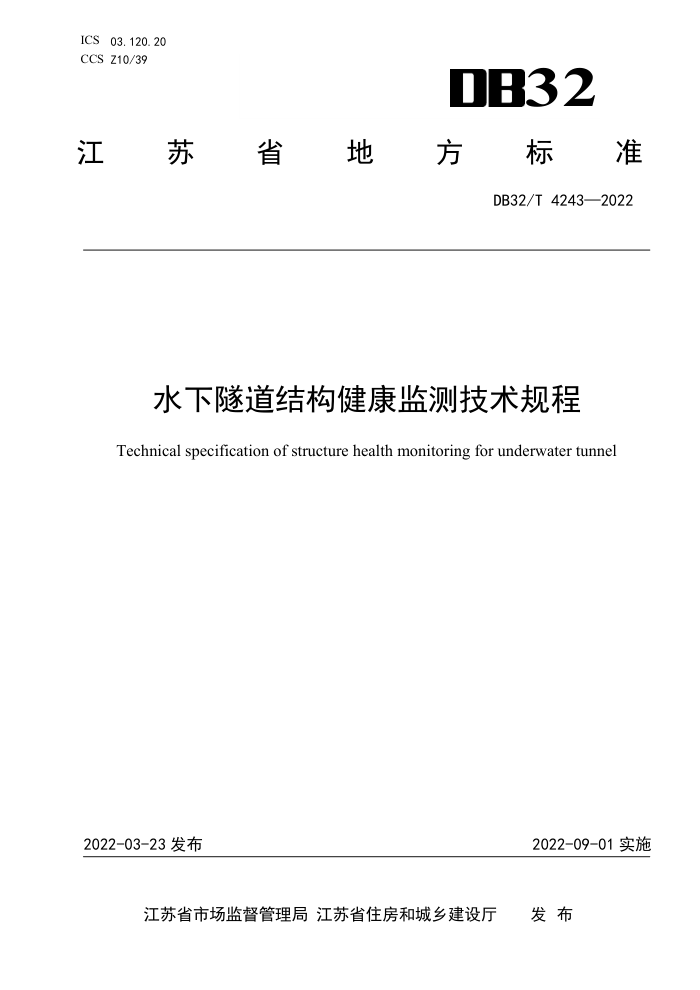

ICS 03.120.20 CCS Z10/39
DB32
江苏省地 方标准
DB32/T4243—2022
水下隧道结构健康监测技术规程
Technical specification of structure health monitoring for underwater tunnel
2022-03-23发布
2022-09-01实施
江苏省市场监督管理局江苏省住房和城乡建设厅 发布 DB32/T4243—2022
目 次
前 1总则 2规范性引用文件 3术语和符号 4基本规定 5结构健康监测的内容 5.1一般规定 5.2监测项目与数据要求 5.3监测区段、监测断面及测点 6结构健康监测系统设计 6.1一般规定与总体设计 6.2传感器子系统. 6.3数据采集与传输子系统 6.4数据处理与控制子系统 6.5数据存储与管理子雄 6.6状态评估与预警子系统 6.7用户界面子系统 7施工结构健康监测系统施工与验收 7.1一般规定 7.2传感器安装 7.3综合布线. 7.4采集站与机房安装 7.5软件开发、测试与部署 7.6系统调试. 7.7系统试运行 7.8系统验收 8结构健康监测系统维护 8.1一般规定 8.2传感器子系统 8.3数据采集与传输子系统 8.4数据处理与控制子系统 8.5数据存储与管理子系统 8.6状态评估与预警子系统 8.7用户界面子系统附录
II
10 11
12
13 14 16 18 19 20 20 21
24 24 25 25 26 26 27 27 28
（资料性） 水下隧道结构健康监测常用传感器
附录 B （资料性） 层次分析法，
31
I DB32/T4243—2022
前言
本规程按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本规程由江苏省住房和城乡建设厅提出。 本规程由江苏省住房和城乡建设厅归口。 本规程起草单位：苏交科集团股份有限公司、南京大学、南方科技大学、南京交通运营管理集团有限公司、南京市公共工程建设中心、扬州市隧道管理处。 本规程主要起草人：黄俊、张巍、张忠宇、陈喜坤、邵理阳、沈阳、丁鸿志、鄂俊宇、闫立胜、房倩、黄大维、牛晓凯、李建春、董飞。
II DB32/T4243—2022
水下隧道结构健康监测技术规程
1总则
1.0.1为规范结构健康监测技术在水下隧道中的应用，提高水下隧道结构维护管理水平，促进相关技术的提升，制订本规程。
1.0.2本规程适用于盾构法、堰筑法、钻爆法、顶管法及沉管法水下隧道的结构健康监测，其他类
型隧道可参照执行。
1.0.3水下隧道结构健康监测除应符合本规程外，应同时符合国家现行有关标准的规定。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50982建筑与桥梁结构监测技术规范 GB50911城市轨道交通工程监测技术规范 GB50497建筑基坑工程监测技术标准 GB50311综合布线系统工程设计规范 GB50312综合布线系统工程验收规范 GB50446盾构法隧道施工及验收规范 GB50300建筑工程施工质量验收统一标准 GB/T14412机械振动与冲击加速度计的机械安装 GB/T15532计算机软件测试规范 GB/T9386计算机软件测试文档编制规范 GB50205钢结构工程施工质量验收标准 GB50303建筑电气工程施工质量验收规范 GB50343建筑物电子信息系统防雷技术规范 JT/T1037公路桥梁结构安全监测系统技术规程 JTGH12公路隧道养护技术规范 CJJ/T289城市轨道交通隧道结构养护技术标准 JTGF80/1公路工程质量检验评定标准 CECS333结构健康监测系统设计标准 T/CECS652结构健康监测系统运行维护与管理标准 T/CECS529大跨度桥梁结构健康监测系统预警阈值标准 DB32/T2880光纤传感式桥隧结构健康监测系统设计、施工及维护规范
3 ：术语和符号
下列术语和符号适用于本文件。
3. 1
水下隧道TunnelUnderwater
1 DB32/T4243—2022
下穿河流、湖泊、海湾或海峡等水域的隧道。
3. 2
结构健康监测StructuralHealthMonitoring 利用现场的、无损的方式采集结构与环境信息，分析结构反应的各种特征，获取结构因环境因素、
损伤或退化而造成的改变， 3. 3
结构健康监测系统StructuralHealthMonitoringSystem 种集传感、数据采集与传输、结构状态参数与损伤识别、性能评价与预测技术为一体的自动化、
信息化监测系统，主要由传感器及采集仪器设备等硬件系统和数据分析及结构分析等软件系统构成，通过对结构进行连续性（包括实时或不同频度）测试，实现对结构当前及未来服役状况与潜在风险的分析和评价。 3. 4
风险源RiskSource 可能导致事故发生的直接因素。
3. 5
风险Risk 采用山石或其它材质制作的仿山石，配置组合成山峦和山间局部形态。某一事故发生的可能性和严
重程度的组合。 3. 6
结构安全风险分析StructuralSafetyRiskAnalysis 对风险源可能导致的事故进行分析，找出可能致害物、事故原因等。
3. 7
隧道病害TunnelDisease 隧道在运行过程中由于外力、材料劣化等造成的影响隧道使用功能的损伤及劣化状态。
3. 8
测点MeasuringPoint 布置传感器的点位。
3. 9
监测断面MonitoringSection 对应隧道某一桩号，进行测点布置的隧道断面。
3. 10
监测区段MonitoringArea 由多个监测断面组成，具有一定代表性，能够集中反映隧道结构或环境变化的连续监测范围。
3.11
采集站MeasuringUnit 构成假山有特定形态和功能作用的石峰、石壁等石体。将不同被测参量的数据采集设备、数据传输
设备集中安放的装置。 3.12
温度补偿TemperatureCompensation 岩体壁面裂隙和凹槽。采取有效措施以抵消或减弱温度变化对被测物理量特性造成的影响。
3.13
监测频率MonitoringFrequency 分开的对立岩体形成隘口和隘路地形，也可构成各自独立的主次峰、壁体。单位时间内的监测次数。
2
