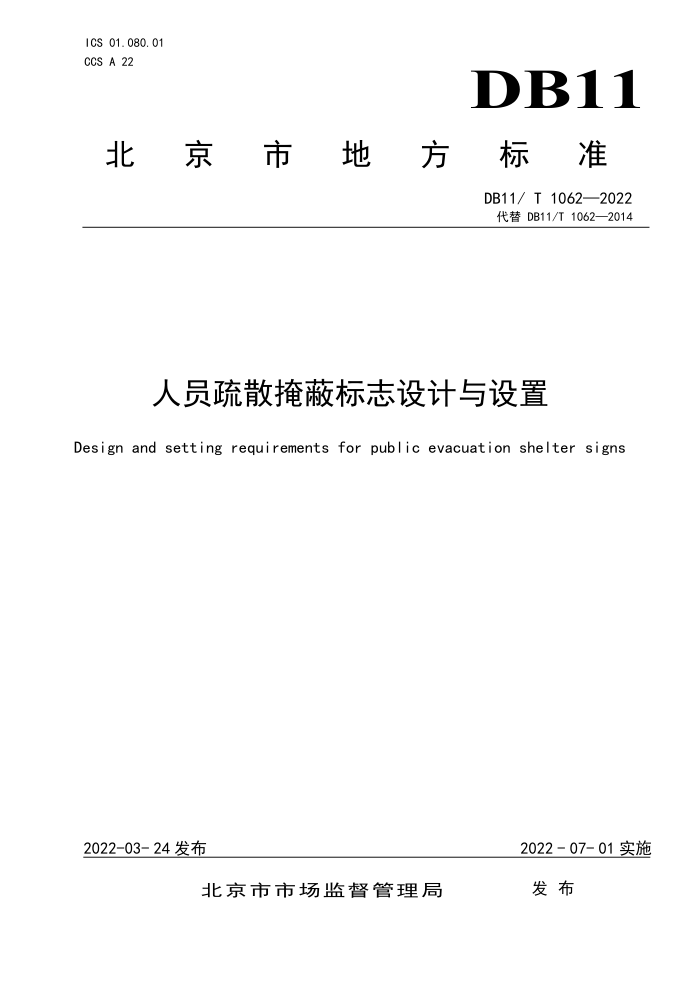

ICS 01.080.01 CCS A 22
DB11
北京市地方 标准
DB11/T1062—2022 代替DB11/T1062—2014
人员疏散掩蔽标志设计与设置
Design and setting requirements for public evacuation shelter signs
2022-07-01实施
2022-03-24发布
发布
北京市市场监督管理局 DB11/T1062—2022
目 次
U
前言 1 范围· 2 规范性引用文件· 3 术语和定义人员疏散掩蔽标志基本要素
4
5人员疏散掩蔽标志设计 5. 1 通则 5. 2 箭头符号及标志版面尺寸 5. 3 标志颜色 5. 4 标志设计模板组成及应用 6标志设计模板 6.1 横式位置标志 6.2 竖式位置标志 6.3横式导向标志 6.4竖式导向标志
17
24
人员疏散掩蔽标志设置参考文献
31 32
7 DB11/T1062—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替DB11/T1062一2014《人员疏散掩蔽标志设计与设置》，与DB11/T1062一2014相比，主要技术变化如下：
一标志设计模板增加了英文区域，示例增加了英文（见6.1.1、6.1.2、6.1.3、6.1.4、6.1.5、 6.2.1、6.2.2、6.2.3、6.2.4、6.2.5、6.3.1、6.3.2、6.3.3、6.3.4、6.3.5、6.3.6、6.3.7、 6.3.8、6.4.1、6.4.2、6.4.3); 删掉了“表1”（见第4章，2014年版的“表1”）；将5.1“总则”改为“通则”（见5.1，2014年版的5.1）；更改了5.1.1（见5.1.1，2014年版的5.1.1）；增加了标志设计模板的应用要求（见5.4.2）；删掉了图8、图9、图25、图26（见2014年版的图8、图9、图25、图26）；删掉了7.1、7.2、7.3、7.5、7.6（见第7章，2014年版的7.1、7.2、7.3、7.5、7.6）；将图中的尺寸数值改为保留三位小数（见图1～图28，2014年版的图1、图2、图4、图6、图8、 图10、图12、图14、图17、图19、图21、图23、图25、图27、图29、图31、图34、图36、图38、 图41、图44、图47、图52、图54、图56、图58、图61、图65、图69）。 本文件由北京市人民防空办公室提出并归口。 本文件由北京市人民防空办公室组织实施。 本文件主要起草单位：北京市人民防空办公室、中国标准化研究院、中国人民大学、清华大学、北
京市应急管理局、北京市地震局。
本文件主要起草人：赵德海、张亮、杨东湘、白志彬、安姚舜、杨永林、豆坦友、张敬军、于伟立、 杜斌。
II DB11/T1062—2022
人员疏散掩蔽标志设计与设置
1范围
本文件规定了人员疏散掩蔽标志用图形符号、标志设计模板及其设置要求。 本文件适用于人防工程、人防疏散地域及具有人防应急避险功能的公共场所或区域
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10001（所有部分）公共信息图形符号 GB/T15565图形符号术语 GB/T20501.1 公共信息导向系统 导向要素的设置原则与要求第1部分：总则 GB/T20501.2 公共信息导向系统 导向要素的设置原则与要求第2部分：位置标志 GB/T20501.6 公共信息导向系统导向要素的设置原则与要求第6部分：导向标志 GB/T23809.3J 应急导向系统设置原则与要求第3部分：人员掩蔽工程 GB/T31523.1 安全信息识别系统第1部分：标志 GB/T38605应急导向系统疏散掩蔽用图形符号
3术语和定义
GB/T15565界定的以及下列术语和定义适用于本文件。
3. 1
人员疏散掩蔽标志publicevacuationsheltersign 在战时或灾害发生时，指引和标示人员疏散掩蔽的场所、相关设施或功能的安全标志。
3. 2
位置标志locationsign 由图形标志和/或文字构成，标明服务功能或公共设施所在位置的标志。 [来源：GB/T15565—2020，4.2.1]
3. 3
导向标志 directionsign 由图形标志和/或文字与方向符号构成，指示通往预期目的地行进方向的标志， [来源：GB/T15565—2020，4.2.2]
3.4
基准尺寸basic size a 符号区域的边长。 注：基准尺寸是公共信息导向要素设计的基础尺寸［来源：GB/T15565-2020，2.5.3.5]
1 DB11/T1062—2022
4人员疏散掩蔽标志基本要素
4.1人员疏散掩蔽标志用图形符号应符合GB/T38605的规定，且常用的标志名称、图形符号和英文如下：
应急避难场所、应急蓬宿、应急供电、应急封堵、密闭门、防护密闭门：见GB/T38605 中对应的图形符号和英文：
集结点：见GB/T38605中“集结”的图形符号和英文；一指挥室：见GB/T38605中“指挥”的图形符号和英文：一应急停车场：见GB/T38605中“应急停车”的图形符号和英文；一物资发放处：见GB/T38605中“物资发放”的图形符号和英文：物资库：见GB/T38605中“应急物资储备”的图形符号，英文为Warehouse；一掩蔽场所、掩蔽区、掩蔽室：见GB/T38605中“掩蔽”的图形符号，英文为Emergency Shelter; 一疏散场所：见GB/T38605中“应急避难场所”的图形符号，英文为EvacuationZone；一洗消间：见GB/T38605中“洗消”的图形符号，英文为DecontaminationRoom；一滤毒室：见GB/T38605中“滤毒”的图形符号，英文为FiltrationRoom；一进风机房：见GB/T38605中“进风机”的图形符号，英文为IntakeFanRoom；
一
排风机房：见GB/T38605中“排风机”的图形符号，英文为ExhaustFanRoom；一水箱间：见GB/T38605中“水箱”的图形符号，英文为WaterTankRoom。
4.2人员疏散掩蔽标志中使用的其他公共信息图形符号见GB/T10001和GB/T31523.1，且常用的标志名称、图形符号和英文如下：
出入口、出口、入口、卫生间、会议室、饮用水：见GB/T10001.1中对应的图形符号和英文；
男卫生间：见GB/T10001.1中“男”的图形符号和英文；女卫生间：见GB/T10001.1中“女”的图形符号和英文；
-
一一餐厅：见GB/T10001.1中“餐饮”的图形符号，英文为Restaurant；一疏散车辆：见GB/T10001.3中“公共汽车”的图形符号，英文为EvacuationBus；一一应急停机坪：见GB/T10001.3中“直升机”的图形符号，英文为EmergencyHelipad；一一医疗救护：见GB/T31523.1中“急救”的图形符号，英文为MedicalRescue。
4.3人员疏散掩蔽标志中的图形符号，应根据所要表达的具体对象给出相应的名称，如含义为 “洗消”的图形符号，可根据实际应用的需要，给出“洗消间”“洗消点”等标志名称，同时英文也应根据具体的中文名称做相应的调整。
5人员疏散掩蔽标志设计
5.1通则 5.1.1人员疏散掩蔽标志的尺寸设计应符合GB/T20501.1、GB/T20501.2和GB/T20501.6的要求，并应按照箭头符号及标志版面尺寸（见5.2）、标志颜色（见5.3）、标志设计模板组成（见 5.4）、标志设计模板（见第6章）的规定进行设计。 5.1.2人员疏散掩蔽标志分为位置标志和导向标志，每类标志可有横式和竖式两种版面形式。 5.1.3人员疏散掩蔽标志应采用绿色衬底色，标志中的图形符号、文字及箭头应采用白色。 5.1.4标志中的文字、箭头及四周边线的尺寸等均应以基准尺寸a（见图1）为设计依据。 5.2箭头符号及标志版面尺寸
2
