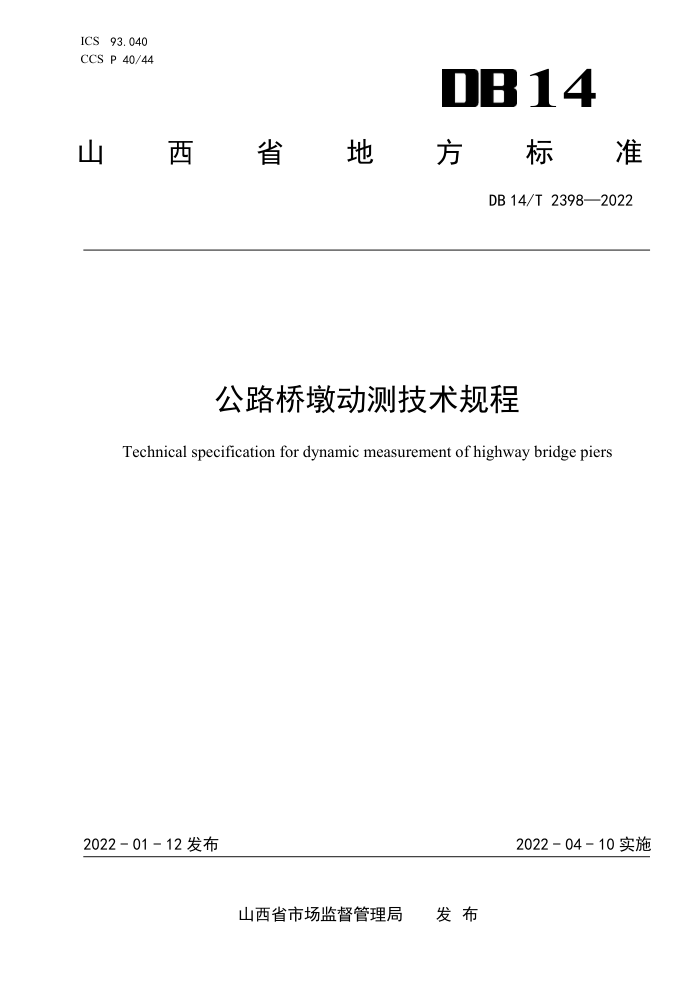

ICS93.040 CCSP40/44
DB14
山西省地 方标准
DB 14/T 2398—2022
公路桥墩动测技术规程
Technical specification for dynamic measurement of highway bridge piers
2022-01-12发布
2022-04－10实施
山西省市场监督管理局 发布 DB14/T2398—2022
目 次
前言范围规范性引用文件
I1
1
2
术语和定义，基本规定...
3
N
5现场检测
数据处理和结果评价，检测报告，
6
7
附录A（资料性） 桥墩动力测试流程图附录B（资料性） 桥墩动力测试现场记录表
*.4 DB14/T2398 —2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由山西省交通运输厅提出并监督实施。 本文件由山西省交通运输标准化技术委员会（SXS/TC37）归口。 本文件起草单位：山西省交通科技研发有限公司、山西省交通建设工程质量检测中心（有限公司）。 本文件主要起草人：吕立宁、郭学兵、王成军、赵晓晋、李达峰、李卓然、汪贤安、吴佳佳、郭文
龙。
II DB14/T2398—2022
公路桥墩动测技术规程
1范围
本文件规定了公路桥墩动力测试的术语和定义、基本规定、仪器设备、现场检测技术和结果评价及
检测报告，
本文件适用于公路桥梁钢筋混凝土薄壁墩、薄壁空心墩和柱式墩的动力测试和评价，其它结构型式的桥墩可参照使用。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 29715 机械振动与冲击桥和高架桥动态试验和检测指南 JTG/TJ21公路桥梁承载能力检测评定技术规程
3 ：术语和定义
下列术语和定义适用于本文件。
3. 1
桥墩动力测试dynamictestofbridgepier 通过对桥墩自振特性参数的测试和分析，对桥墩结构质量状况进行评价的方法。
3. 2
环境激励法environmentalencouragingmethod 通过环境源激励进行自振特性参数测试的方法。
3. 3
冲击激励法impactencouragingmethod 通过外激励进行自振特性参数测试的方法。
4 基本规定
4.1本文件所涉及的检测方法包括环境激励法、冲击激励法。在建桥墩结构可选择冲击激励法和环境激励法，已架设主梁和运营桥梁的桥墩应选择冲击激励法。 4.2本文件所规定的进行动力测试的桥墩，薄壁墩高度与截面短边的尺寸比值应不小于5:1且高度不小于5m，柱式墩高度与柱间距的尺寸比值应不小于1:1且高度不小于5m。 4.3桥墩有下列情况之一时，应进行动力测试：
1
