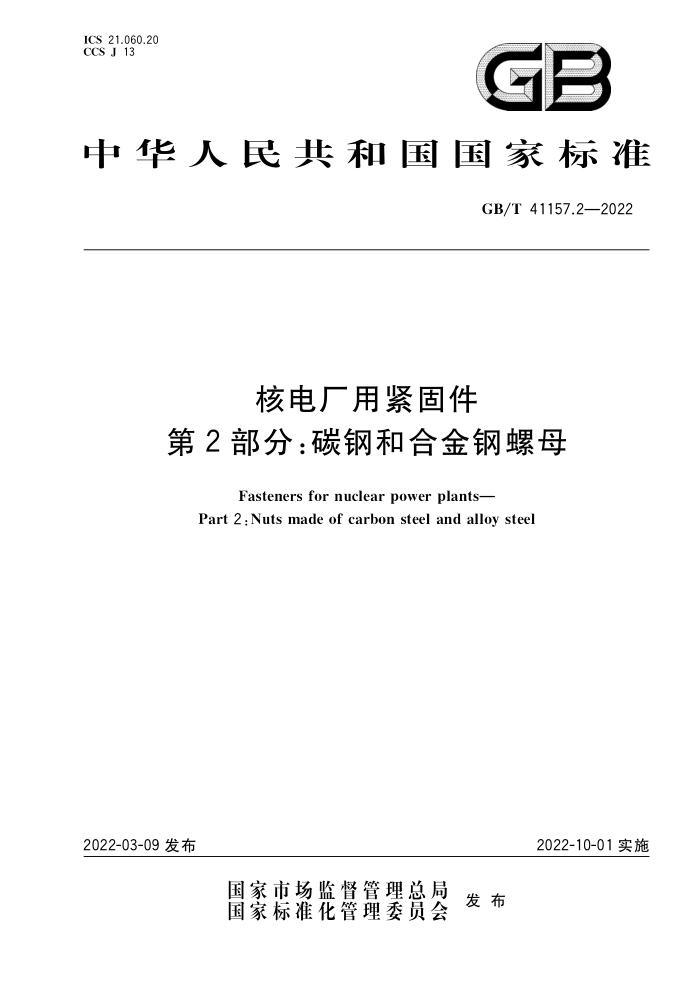

ICS 21.060.20 CCS J13
GB
中华人民共和国国家标准
GB/T41157.2—2022
核电厂用紧固件
第2部分：碳钢和合金钢螺母
Fasteners for nuclear power plants-
Part 2: Nuts made of carbon steel and alloy steel
2022-03-09发布
2022-10-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41157.2—2022
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 N 代号
技术要求 6 试验方法
.. 2
5
6
标志与包装附录A（资料性） 试验芯棒的螺纹尺寸参考文献
10 11 14
. GB/T41157.22022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T41157《核电厂用紧固件》的第2部分。GB/T41157已经发布了以下部分：
第1部分：合金钢螺栓、螺钉和螺柱；一第2部分：碳钢和合金钢螺母；一第3部分：不锈钢螺栓、螺钉和螺柱；一第4部分：不锈钢螺母；
第5部分：验收检查请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国紧固件标准化技术委员会（SAC/TC85）归口，本文件起草单位：中机生产力促进中心、定西高强度紧固件股份有限公司、山东高强紧固件有限公
司、上海群力紧固件制造有限公司、晋亿实业股份有限公司、绍兴山耐高压紧固件有限公司、浙江迪特高强度螺栓有限公司、上海高强度螺栓厂有限公司、浙江海力股份有限公司、浙江国检检测技术股份有限公司、机械工业通用零部件产品质量监督检测中心、核工业标准化研究所、清华大学、中国核电工程有限公司、中广核工程有限公司、中广核研究院有限公司、中国核动力研究设计院、上海核工程研究设计院有限公司、苏州热工研究院有限公司、温州信德电力配件有限公司，
本文件由全国紧固件标准化技术委员会负责解释。
I GB/T 41157.2—2022
引 言
紧固件在核电厂安全系统和设备中大量使用，承担了承压密封、部件连接和支承固定等功能，其质量与性能对于核电厂安全系统和设备执行核安全功能有着重要作用。然而，在核电厂建设和设备制造监管过程中发现，核电紧固件的设计、采购、制造、安装和验收等方面存在薄弱环节。GB/T41157《核电厂用紧固件》旨在规范核电厂用紧固件技术要求和试验方法，由以下5个部分组成：
第1部分：合金钢螺栓、螺钉和螺柱；第2部分：碳钢和合金钢螺母；
一
第3部分：不锈钢螺栓、螺钉和螺柱；第4部分：不锈钢螺母；
-
第5部分：验收检查。
= GB/T41157.22022
核电厂用紧固件
第2部分：碳钢和合金钢螺母
1范围
本文件规定了压水堆核电厂用1、2、3级碳钢和合金钢螺母（以下简称1、2、3级螺母）的技术要求、 在室温（10℃35℃）下的试验方法和标志与包装
注1：产品尺寸按相应产品标准或图纸规定。 本文件适用于1、2、3级碳钢和合金钢螺母： a)[ 由碳钢或合金钢制造的； b） 符合GB/T192和GB/T196规定的普通螺纹； c) 粗牙螺纹M5~M64，细牙螺纹M8×1~M64×4； d) 符合GB/T193规定的直径与螺距组合； e） 符合GB/T197、GB/T9145规定的公差。 本文件未规定以下性能要求：
有效力矩型螺母锁紧性能（见GB/T3098.9）；一扭矩-夹紧力性能（试验方法见GB/T16823.3）；一可焊接性；
耐腐蚀性。 其他堆型核电厂用1、2、3级碳钢和合金钢螺母也可参考使用本文件。 注2：按本文件生产的紧固件适用的最高使用温度为370℃。当使用温度超过370℃，建议使用者向有关方面专
家咨询。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 196 普通螺纹 基本尺寸 GB/T 197 普通螺纹 公差 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法 GB/T 231.1 金属材料 布氏硬度试验 第1部分：试验方法 GB/T 3098.2 紧固件机械性能螺母 GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T 4340.1 金属材料维氏硬度试验第1部分：试验方法 GB/T 5276 紧固件螺栓、螺钉、螺柱及螺母 ：尺寸代号和标注 GB/T 6394 金属平均晶粒度测定方法 GB/T 11376 金属及其他无机覆盖层 金属的磷化膜
1 GB/T41157.2—2022
GB/T16825.1 静力单轴试验机的检验第1部分：拉力和（或)压力试验机测力系统的检验与校准
NB/T20003.4 核电厂核岛机械设备无损检测 第4部分：渗透检测 NB/T20003.5核电厂核岛机械设备无损检测 第5部分：磁粉检测 NB/T 20008.12 压水堆核电厂用其他材料第12部分：1、2、3级螺栓、螺母用锻、轧棒
3术语和定义
下列术语和定义适用于本文件。
3.1
紧固件成品 finished fastener 已完成所有加工工序的，且未进行机械加工的紧固件，它可以有或无表面处理，也可以具有全承载
能力或降低承载能力。
［来源：GB/T3098.1—2010,3.1]
3.2
批batch 来自同一炉号材料，经相同制造工艺、同螺纹规格并经同炉热处理（间歇炉）或同一炉期热处理（连
续炉)的紧固件。
4代号
GB/T5276、GB/T197和GB/T3098.2给出的代号适用于本文件。
5技术要求
5.1材料
推荐的1、2、3级螺母用碳钢和合金钢材料牌号和化学成分见表1和表2。 如需使用其他材料或化学成分有变化时，由供需协议。 注：表1和表2中材料牌号的化学成分与相应国家标准中材料牌号的化学成分不完全一致。
表1碳钢材料牌号和化学成分（熔炼分析和成品分析）
化学成分（质量分数）
材料
% s
牌号
代码 类型
Ni Cr+ Mo+ Ni
Mn
Cr
Mo
C
Si
P
熔炼 0.42~
分析 0.50 ≤0.40 0.50~
≤0.63
0.80 ≤0.030 0.46~
≤0.035 ≤0.40 ≤0.10 ≤0.40
45
45
成品 0.40~ 分析 0.52
≤0.43
≤0.035 ≤0.040 ≤0.45 ≤0.13 ≤0.45 ≤0.63
0.84
2 GB/T41157.2—2022
表 2 合金钢材料牌号和化学成分（熔炼分析和成品分析）
化学成分（质量分数）
% P
牌号 材料代码 42CrMo 42CM 0.38~0.48 0.10~0.40 0.75~1.00 ≤0.025 ≤0.015 0.80~1.15 0.15~0.30
c
Si
Mn
Mo
S
Cr
5.2 热处理
1、2、3级螺母应以热处理状态交货，热处理制度按NB/T20008.12规定或由供需双方协商确定 5.3 机械性能
1、2、3级螺母的保证应力见表3。 按第6章规定的方法，在室温下，对1、2、3级螺母进行试验时，保证载荷应符合表4和表5的规定，硬度应符合表6的规定，或符合供需协议规定。
表3 螺母保证应力
公称直径D D≤16 mm 16mm 螺母材料
公称保证应力Sp.公称／MPa
700 650 630 860
45
D≤64 mm
42CrMo
表 4 粗牙螺纹保证载荷
保证载荷F，（Sp公称XA，公称）
螺纹的应力截面
螺距 mm 0.8 1 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5
N
A..公称" mm* 14.2 20.1 28.9 36.6 58.0 84.3 115 157 192 245 303
螺纹规格
45 9 940 14 070 20 230 25 620 40 600 59 010 80 500 109 900 124 800 159 250 196 950
42CrMo 12 210 17 290 24 850 31 480 49 880 72 498 98 900 135 020 165 120 210 700 260 580
M5 M6 M7 M8 M10 M12 M14 M16 M18 M20 M22
3
