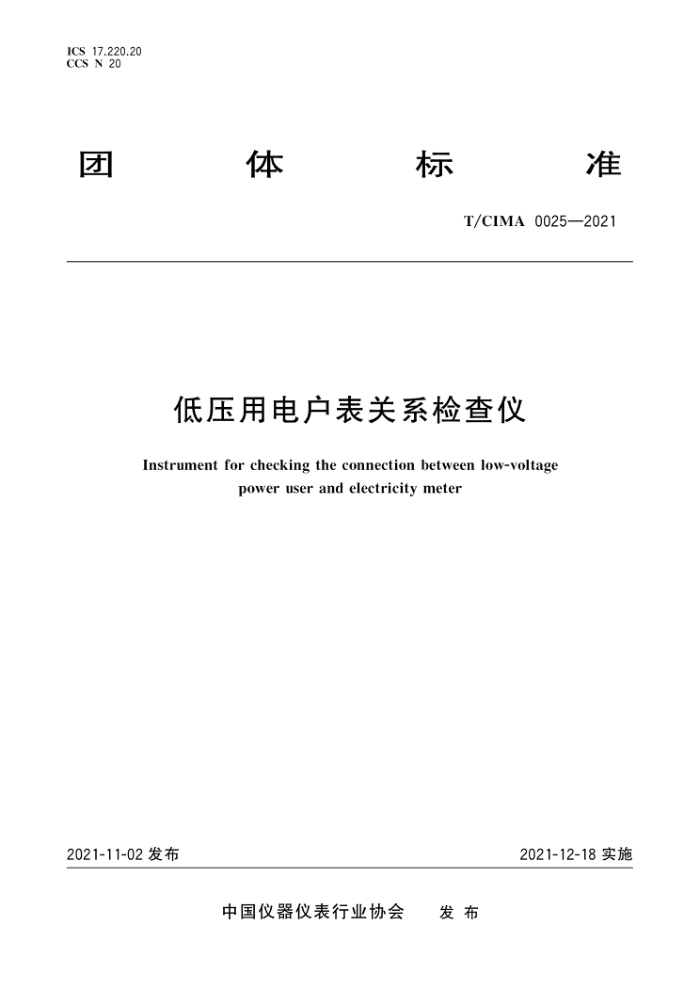

ICS 17.220.20 CCS N 20
体
标
准
团
T/CIMA0025—2021
低压用电户表关系检查仪
Instrument for checking the connection between low-voltage
poweruser and electricitymeter
2021-12-18实施
2021-11-02发布
中国仪器仪表行业协会 发布 T/CIMA0025—2021
目 次
前言范围
1
规范性引用文件 3 术语和定义 4 技术要求 4.1 环境条件 4.2 机械性能要求 4.3 电气要求 4.4 电磁兼容性要求 4.5 功能要求 4.6 通信接口要求试验方法
2
5
5.1 环境影响试验 5.2 机械性能试验 5.3 电气性能试验 5.4 电磁兼容性试验 5.5 功能试验 5.6 通信功能试验 6检验规则
10
12
13
6.1 检验分类 6.2 出厂检验…· 6.3 型式检验包装、运输和贮存
13
13
13 13 14 15 1.7
..
7
附录A（规范性） 检查仪试验项目附录B（资料性） 检查仪工作原理附录C（资料性） 应用示意图 T/CIMA0025—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国仪器仪表行业协会电工仪器仪表分会提出。 本文件由中国仪器仪表行业协会归口。 本文件起草单位：国网湖南省电力有限公司供电服务中心（计量中心）、哈尔滨电工仪表研究所有限
公司、国网重庆市电力公司电力科学研究院、广西电网有限责任公司计量中心、国网江西省电力有限公司供电服务管理中心、云南电网有限责任公司计量中心、中国电力科学研究院有限公司、国网冀北电力有限公司营销服务中心（计量中心）、广东电网有限责任公司广州供电局、苏州未来电器股份有限公司、 南京飞腾电子科技有限公司、深圳市国电科技通信有限公司、山东泰开电工电器有限公司、青岛鼎信通讯股份有限公司、中欧电气有限公司、佳一电气有限公司、宁夏隆基宁光仪表股份有限公司、深圳市先行电气技术有限公司。
本文件主要起草人：熊德智、刘翔斌、刘文、李松浓、梁捷、王珺、沈鑫、张保亮、王宏博、李文文、 许丽娟、楼铭达、刘献成、沈镇炜、汤志颖、刘晓臣、刘魁魁、包启树、刘永华、李建炜、费贵淮、肖子阳、 朱月娇、王家隆、金鑫。
1 T/CIMA0025—2021
低压用电户表关系检查仪
1范围
本文件规定了低压用电户表关系检查仪的技术要求、试验方法、检验规则及标志、包装、运输和贮存等要求。
本文件适用于低压用电户表关系检查仪的设计、制造、检验、验收和使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1一2008电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2—2008E 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.42008 电工电子产品环境试验 第2部分：试验方法试验Db交变湿热（12h+十
12h循环）
GB/T2423.5—2019 环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10一2019环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T4208一2017外壳防护等级（IP代码） GB/T4798.1—2019 电工电子产品应用环境条件 ：第1部分览存 GB/T4798.2—2021 电工电子产品应用环境条件第2部分运输 GB/T5169.11—2017 电工电子产品着火危险试验 第11部分：灼热丝/热丝基本试验方法 成
品的灼热丝可燃性试验方法（GWEPT）
GB/T9254—2008 信息技术设备的无线电骚扰限值和测量方法 GB/T13384—2008 机电产品包装通用技术条件 GB/T16935.1—2008 低压系统内设备的绝缘配合第1部分：原理、要求和试验 GB/T17626.2—2018 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T17626.4—2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2019 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 DL/T645—2007 多功能电能表通信协议 DL/T698.45—2017 电能信息采集与管理系统 第4-5部分：通信协议一面向对象的数据交换
协议
3术语和定义
下列术语和定义适用于本文件。
3.1
低压用电户表关系检查仪 instrument for checking the connection between low-voltage power user
. T/CIMA0025—2021
and electricity meter
检查低压用户与电能表之间的接线关系及故障状态，并具有存储、记录、打印等功能的仪器。 注：检查仪工作原理见附录B.工作示意图见附录C
3.2
绝缘强度 insulating strength 可施加在检查仪指定部分之间不致产生飞弧或通过绝缘材料的电流不超过某规定电流值的直流或
正弦交流电压
［来源：DL/T826—2002,3.3，有修改］
3.3
单相(零)线串户 single-line cross-entry user 两户及以上电能表出线（零线）与用户进线（零线）发生交叉的现象。
4技术要求
4.1环境条件 4.1.1 温湿度范围
低压用电户表关系检查仪（以下简称检查仪）的工作和贮存运输温湿度条件应符合表1的规定。
表1温度和湿度条件
规定的工作范围工作极限范围贮存运输极限范围年平均 30天，一年中这些天以自然方式分其余时间有时为
10℃~40℃ -25℃~55℃ 25℃~70℃ <75% 95% <85%
温度
相对湿度
在极限温度范围外，存贮和运输最长期限不大于6h。
4.1.2大气压力
在大气压力63kPa～106kPa范围内，检查仪应能正常工作。 4.2 机械性能要求
4.2.1 概述
检查仪的设计和结构，在额定工作条件下使用时应保证： a) 防电击； b) 防过高温度； c) 防固体异物、灰尘和水进人； d) 内部部件固定牢靠。 在正常工作条件下易受腐蚀的所有部件应予以有效防护。在正常工作条件下，任一保护层不应由
于一般的操作而损坏，不应由于在空气中暴露而损坏。
注：用于防腐环境的检查仪应满足特殊要求规定的附加要求。 2 T/CIMA 0025—2021
表 2 绝缘电阻
绝缘电阻 MQ
额定绝缘电压U
测试电压
V
V U≤60 60 湿热条件 ≥>2 >2 >2
正常条件 ≥ 10 ≥10 ≥10
250 500 1 000
4.3.4.2 间隙和爬电距离
主机、从机电压端子与地之间的间隙和爬电距离应符合表3的规定
表3 间隙和爬电距离
相对地电压
最小间隙 mm 1.0 1.5 3.0 5.5
额定脉冲电压
最小爬电距离
V ≤100 ≤150 ≤300 ≤600
V 1 500 2500 4 000 6 000
mm 2.2 2.5 5.0 10.0
4.3.4.3 绝缘强度
在标准大气压下，电源回路对地及信号回路对地应能承受频率50Hz、历时1min的工频耐压试验，施加如表4规定的试验电压，而无击穿、闪络及元器件损坏现象。
表4 试验电压
额定绝缘电压U
试验电压有效值
额定绝缘电压U
试验电压有效值
V U≤60 60 V 500 1 500
V 125 V 2 000 2 500
4.4 电磁兼容性要求 4.4.1 静电放电抗扰度
按GB/T17626.2一2018中表1的规定，检查仪应能承受试验等级为2级的静电放电试验，试验中不应出现误动作或死机现象，试验后应能正常工作，存储程序不应有任何变化，内存数据不应丢失和改变。
4
