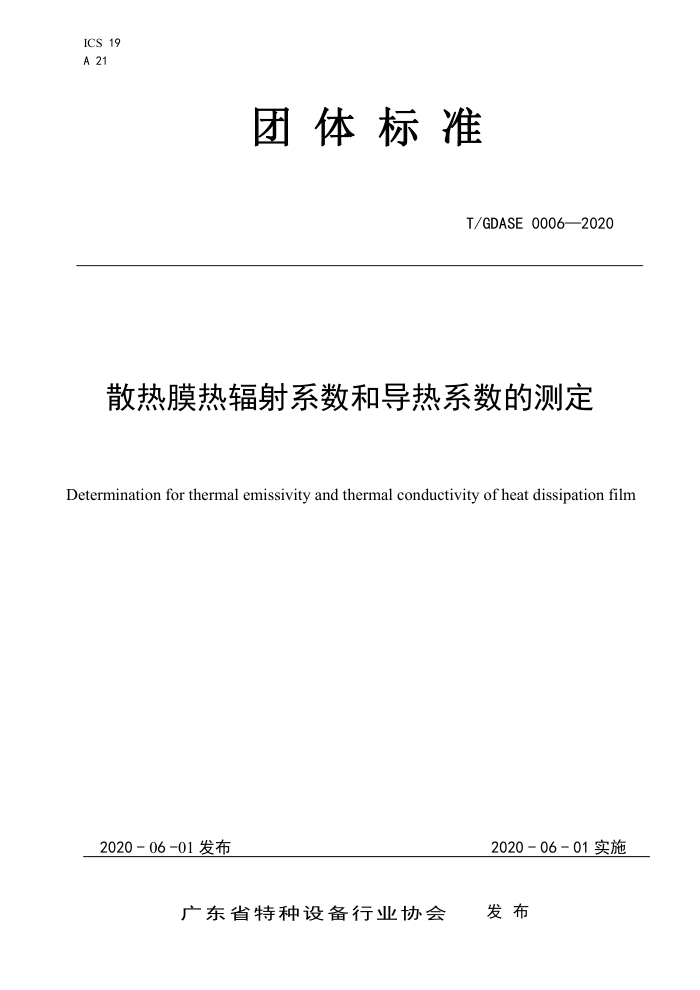

ICS 19 A 21
团体标准
T/GDASE0006—2020
散热膜热辐射系数和导热系数的测定
Determination for thermal emissivity and thermal conductivity of heat dissipation film
2020-06-01实施
2020-06-01发布
发布
广东省特种设备行业协会 T/GDASE 0006—2020
目 次
前言，范围.
II
1
规范性引用文件，
2 3术语和定义.
稳态量热计法热辐射系数
4
激光闪射法导热系数. 试验报告.
4.2
6
2 T/GDASE 0006—2020
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由广州特种承压设备检测研究院提出，由广东省特种设备行业协会归口。 本标准起草单位：广州特种承压设备检测研究院、沃特世科技（上海）有限公司、广东墨睿科技有
限公司、东莞绿光新能源科技有限公司、泰州禧泰新材料科技有限公司。
本标准主要起草人：尹宗杰、王伟雄、王兴良、何立粮、熊磊、赵宏钟、王新威、姚飞、杨麟、杜玉辉、曾鸣、黎佩珊、邓致富、文芳。
本标准为首次发布。
II T/GDASE00062020
散热膜热辐射系数和导热系数的测定
1范围
本标准规定了稳态量热计法测定热辐射系数及激光闪射法测定导热系数的方法。 本标准适用于散热膜热辐射系数和导热系数的测定。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8170-2008数值修约规则与极限数值的表示和判定 GB/T22588-2008闪光法测量热扩散系数或导热系数 GJB2502.1-2006航天器热控涂层试验方法第1部分：总则 GJB2502.3-2006航天器热控涂层试验方法第3部分：发射率测试 NB/SH/T0632-2014比热容的测定差示扫描量热法
：术语和定义
3
下列术语和定义适用于本文件。
3. 1
热辐射系数thermalemissivity 物体由于具有温度而辐射电磁波，用稳态量热计法半球发射率进行表征，即用稳态量热计法测量热
辐射体在半球方向上的辐射出射度与处于相同温度的全辐射体的辐射出射度之比。 3. 2
面内导热系数 in-planethermal conductivity 面内导热系数（X-Y轴方向）是指沿着薄膜平面方向的横向导热系数。以^表示，单位为W/(m·K)。
3. 3
面内热扩散系数 in-plane thermal diffusivity 面内热扩散系数（X-Y轴方向）是指沿着薄膜平面方向的横向热扩散系数。以α表示，单位为m2/s。
稳态量热计法热辐射系数
4
4.1试验仪器与设备
设备符合GJB2502.3-2006中第3.4条，热沉冷却介质符合GJB2502.3-2006中第3.5.2条，热沉内表面面积与试样辐射面积之比符合GJB2502.3-2006中第3.5.3条。
1 T/GDASE00062020
5.1试验仪器与设备 5.1.1激光导热仪 5.1.1.1符合GB/T22588-2008第7条。 5.1.1.2能够自动测量面内热扩散系数。 5.1.1.3能在试样同一面内形成均匀环形加热区域。 5.1.1.4能够保证样品外缘均匀受热，热量由外缘沿着薄膜向圆心传递。 5.1.1.5能够测量薄膜样品中心处的温度升高信号。 5.1.2分析天平，感量0.00001g。 5.1.3千分尺，最小刻度0.001mm。 5.1.4烘箱，控温范围：室温~200℃。 5.1.5差示扫描量热仪，灵敏度优于0.5μW。 5.2试验环境
温度23℃±2℃，相对湿度50%±5%。 5.3试样 5.3.1试样预处理
试样在105℃±5℃下烘干至恒重，备用。 5.3.2试样制备
试样通过固定直径的模具制备，试样直径为25mm~26mm，试样厚度范围为10μm~300μum，试样表面不得有明显的裂纹和孔洞。 5.4试验步骤 5.4.1试样密度p的测量
试样密度p的测量。采用分析天平称量试样质量，采用千分尺测量试样尺寸，计算试样体积，根据试样质量及体积计算试样的密度，结果保留至小数后三位 5.4.2定压比热容cp的测量
按照差示量热扫描仪的仪器说明书测定并记录试样定压比热容cp。试样在氮气气氛下进行测试，测试温度范围需满足所需温度点的定压比热容计算需要。参照NB/SH/T0632-2014执行。 5.4.3面内热扩散系数α的测量
测定试样前，确认仪器状态良好后，使用千分尺测定试样厚度，精确至0.001mm，将试样架固定在激光导热仪的试样架上，并保持一个平面与框架平面平行，输入试样厚度，设置测量温度，测定并记录面内热扩散系数α。 5.5试验结果 5.5.1根据试样的密度、定压比热容以及面内热扩散系数，按照式（2）计算出面内导热系数。
a=α·p-Cp
(2)
3
