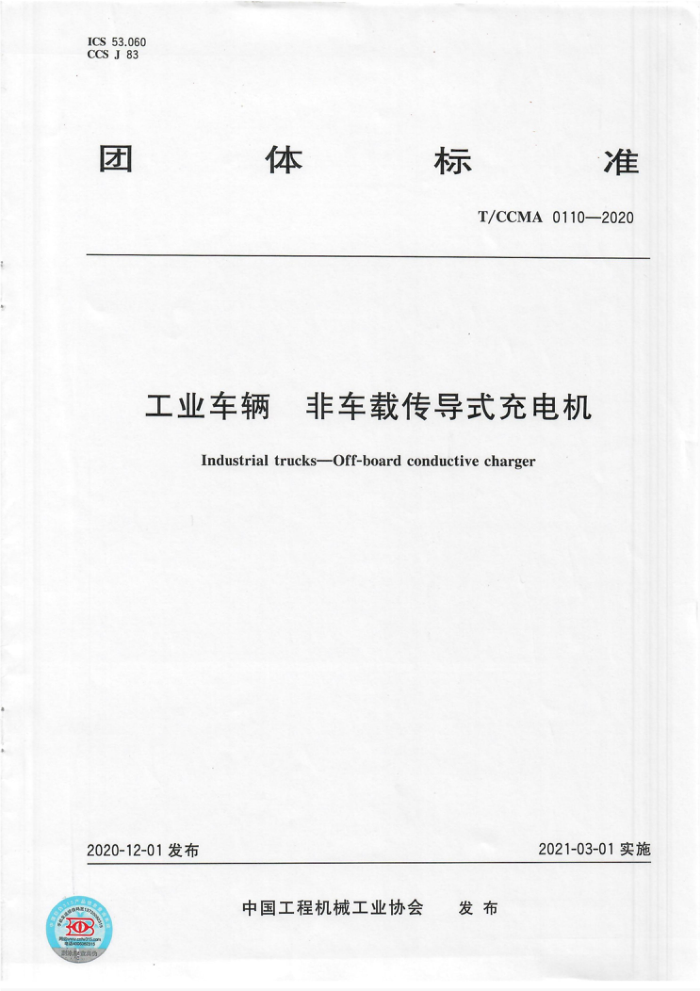

ICS 53.060 CCSJ83团
体
标
准
T/CCMA 0110—2020
工业车辆 非车载传导式充电机
Industrial trucks-Off-board conductive charger
2021-03-01实施
2020-12-01发布
中国工程机械工业协会 发布
可 T/CCMA 0110—2020
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4基本参数 5技术要求 6 试验条件
1
检验规则 8标志、包装、运输和贮存 T/CCMA0110—2020
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国工程机械工业协会提出并归口。 本文件由中国工程机械工业协会工业车辆分会组织制修订。 本文件起草单位：韶关比亚迪实业有限公司、北京起重运输机械设计研究院有限公司、安徽合力股
份有限公司、杭叉集团股份有限公司、林德（中国）叉车有限公司、龙工（上海）叉车有限公司、诺力智能装备股份有限公司、宁波如意股份有限公司、永恒力叉车制造（上海）有限公司、浙江中力机械有限公司、 杭州鹏成新能源科技有限公司、中山市浩成自动化设备有限公司、北京德龙电力设备有限公司、广东爱普拉新能源技术股份有限公司。
本文件主要起草人：周文会、赵春晖、朱敏、张金侠、江博、潘鹏飞、周维和、马乙、潘利斌、郑振华、 尹晓军、许林杰、许奇、张福成、马贵宝、杨仕军。 T/CCMA0110—2020
工业车辆非车载传导式充电机
1范围
本文件规定了工业车辆非车载传导式充电机（以下简称“充电机”）的基本参数、技术要求、试验方
法、检验规则、标志、包装、运输和贮存。
本文件适用于以锂离子电池为动力的工业车辆用非车载传导式充电机。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用手本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
电工电子产品环境试验第2部分：环境测试试验Eh：锤击试验
GB/T2423 GB/T4208 外壳防护等级（IP代码） GB/T10963.1 电气附件 家用及类似场所用过电流保护断路器第1部分：用于交流的断路器 GB/T13306 GB/T 13384 机电产品包装通用技术条件
标牌
GB/T 14 048.2 低压开美设备和控制设备 第2部分：断路器 GB/T20234.1 电动汽车 传导充电用连接装置 第1部分：通用要求 GB/T20234.3 电动汽车传导充电用连接装置 第3部分：直流充电接口 JB/T10095 -2010 工业电池用充电设备 T/CCMA0070 电动工业车辆非车载传导式充电机与电池管理系统之间的通信协议
术语和定义
3
JB/T10095一2010界定的以及下列术语和定义适用于本文件
3.1
额定输入电压 nominal inputvoltage 充电机正常工作的，由制造商设计规定的，标准供电电源电压。
4基本参数
4.1额定输入电压
单相充电机的输人电压标称值为交流220V。三相充电机的输人电压标称值为交流380V。 4.2频率
充电机的额定输人频率为50Hz或60Hz。 4.3输出电流
在正常使用条件下，充电机输出电流应优先选用下列数值： T/CCMA0110—2020
5、10、（15）、20、30、（40）、50、（80）、100、（125）、150、200、250、300、400（A）。 注：带括号者非优选值。
4.4 4额定输出电压
在正常使用条件下，充电机输出电压应优先选用下列数值： 24、36、48、72、80、96、120、144、216、240、288、312、336、360、432(V)。
5技术要求
5.1环境工作条件 5.1.1正常环境工作温度为-20℃～50℃。 5.1.2相对湿度为5%~95%。 5.1.3海拔不应超过2000m。 5.1.4输人电压波动范围为士15%。
注：使用环境条件超过上述范围时，由用户和制造商协商解决。 5.2 2外观
充电机外壳应平整，无明显凹凸痕、划痕、变形等缺陷。表面涂覆层应均匀、不应脱落，无锈蚀、毛刺、裂纹等缺陷和损伤。 5.3电气性能 5.3.1绝缘电阻
充电机在独立带电回路与地（金属外壳）之间，非电气连接的各带电回路之间的绝缘电阻不应小于 10 Mn。 5.3.2绝缘耐压
充电机进行绝缘耐压试验时，试验部位不应出现绝缘击穿或闪络现象 5.3.3电气间隙及爬电距离
充电机电气间隙及爬电距离应满足表1的要求
表1电气间隙及爬电距离
最小电气间隙/mm
最小爬电距离/mm
额定绝缘电压/V
3.0 5.0 8.0
3.0 6.0 10.0
U,≤60 60
不小于12mm，爬电距离不小于20mm
注：当主电路与控制电路或辅助电路的额定绝缘电压不一致时，其电气间隙和爬电距离可分别按其额定值选取。
