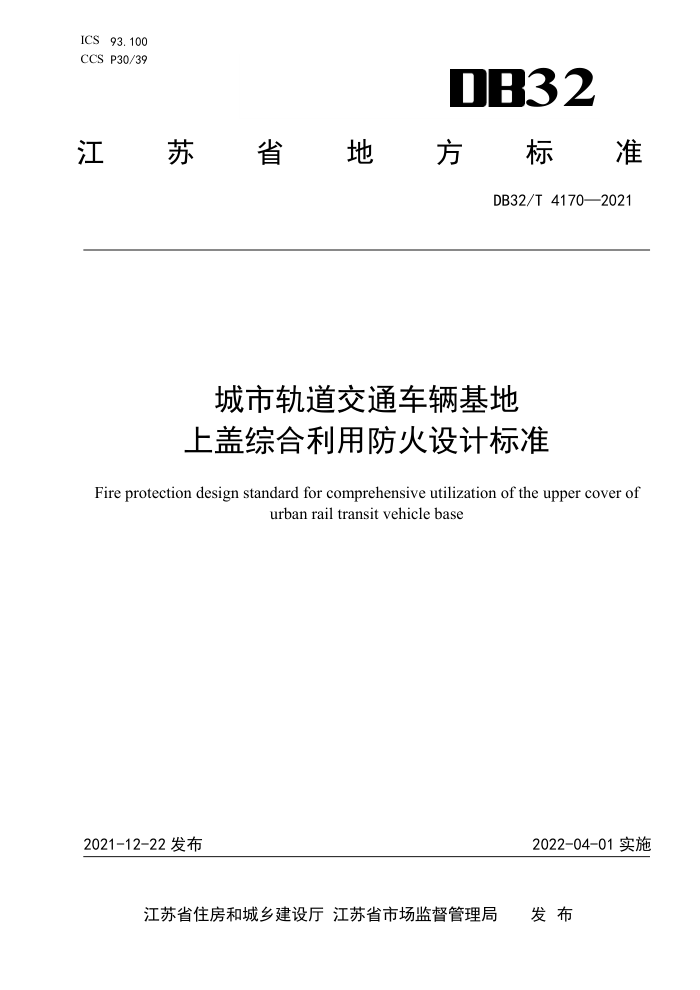

ICS 93.100 CCS P30/39
DB32
江苏省地 方标准
DB32/T 4170—2021
城市轨道交通车辆基地上盖综合利用防火设计标准
Fireprotectiondesign standardfor comprehensiveutilization of the uppercover of
urban rail transit vehicle base
2021-12-22发布
2022-04-01实施
发布
江苏省住房和城乡建设厅江苏省市场监督管理局 DB32/T4170—2021
目 次
前 1范围 2规范性引用文件 3术语和定义 4火灾危险性分类及耐火等级 4.1车辆基地火灾危险性分类及耐火等级 5总平面布局. 5.1一般规定 5.2消防车道 6防火分区与建筑构造 6.1防火分区. 6.2防火分隔设施 6.3建筑保温与内部装修 7安全疏散. 7.1安全疏散 8消防给水与灭火设施 8.1一般规定 8.2消火栓系统 8.3自动灭火系统 8.4建筑灭火器 9防烟与排烟 9.1一般规定 9.2防烟系统 9.3排烟系统 10消防电气 10.1一般规定 10.2电源与配电 10.3火灾自动报警
II 3
3
C
n
10
10
10 11 11 11 11 11
12
1 DB32/T4170—2021
前言
本文件按照GB/T1.1-2020《标准化工作导则 第一部分：标准化文件的结构和起草规则》的规定起
草。
本文件由南京地铁集团有限公司和南京市城乡建设委员会提出本文件由江苏省住房和城乡建设厅、江苏省市场监督管理局归口本文件起草单位：南京地铁集团有限公司、南京市城乡建设委员会、中铁第四勘察设计院集团有限公司、北京城建设计发展集团股份有限公司、南京市消防救援支队。 本文件主要起草人：许巧祥、朱家祥、许巧祥、朱家祥、吴彦、王 三华、夏之彬、任新伟、姜大春、张书丰、郝哲峰、高竹青、刘顺卿、刘学军、李文胜、傅萃清
II DB32/T4170—2021
城市轨道交通上盖综合利用防火设计标准
1范围
为进一步促进城市轨道交通的可持续发展，满足江苏省各城市轨道交通盖下车辆基地建筑整体设计符合安全可靠、功能合理需要，体现江苏省地方特点，特制订本标准
本标准适用于江苏省行政区域内，新建、扩建及改建的轨道交通车辆基地上盖综合利用工程项目，盖下车辆基地包含地面、半地下、下沉式车辆基地。
规范性引用文件
/
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50016建筑设计防火规范 GB/T9978.1建筑构件耐火试验方法 GB50157地铁设计规范 GB51298地铁设计防火标准 GB51251建筑防烟排烟系统技术标准 GB/T51357城市轨道交通通风空气调节与供暖设计标准 GB50019工业建筑供暖通风与空气调节设计规范 GB50736民用建筑供暖通风与空气调节设计规范 GB51298地铁设计防火标准 GB50974消防给水及消火栓系统技术规范 GB50084自动喷水灭火系统设计规范 GB50370气体灭火系统设计规范 GB51348民用建筑电气设计规范 GB51309消防应急照明和疏散指示系统技术标准 GB/T16275城市轨道交通照明
：术语和定义
3
下列术语和定义适用于本文件，
3. 1
城市轨道交通车辆基地上盖综合利用工程Comprehensiveutilizationprojectoftheupper cover of urban rail transit vehicle Base 由城市轨道交通盖上建筑和城市轨道交通盖下车辆基地两部分组成，统称为城市轨道交通车辆基地
上盖综合利用工程。
3 DB32/T4170—2021
城市轨道交通车辆基地上盖综合利用工程
盖下车辆基地
盖上建筑
图3.1分类示意图
3. 2
城市轨道交通车辆基地盖上建筑Buildingthebaseofurbanrailtransitvehicles 利用城市轨道交通车辆基地上部空间建设的建（构）筑物和其配套的机电设备用房及其位于板地下
部服务于上部建筑的配套用房等建（构）筑物，以下简称为“盖上建筑” 3. 3
城市轨道交通盖下车辆基地Urban railtransitvehiclebasewith superstructure 位于板地下部的城市轨道交通车辆基地，用于车辆停修和后勤保障，通常包括运用库、检修库、综
合维修中心、物资总库、培训中心等，以及相关的生活设施，以下简称为“盖下车辆基地”
图3.3常规盖下车辆基地示意
3. 4
板地Topslabfloor 在城市轨道交通车辆基地上方建造的、承载盖上建筑的结构顶板，可作为盖上建筑的室外地坪或盖
上建筑的室内地坪部分。 3.5
上盖地坪Uppercoverplatform 板地上方能够承载荷载，满足人员疏散和灭火救援等要求的室外地坪。
3. 6
半地下式盖下车辆基地Semi-undergroundvehiclebase 半地下式盖下车辆基地指主要库房轨顶场坪标高低于与基地相邻的市政道路标高，两者平均高度差
大于该层库房净高1/3，且不大于1/2净高的车辆基地（见图3.6)，且板地投影范围与周边挡土墙相邻。
实学大气
青车道并孔、果光并或入字
图3.6半地下式盖下车辆基地示意H/2>h≥H/3（H为库房净高）
3. 7
下沉式盖下车辆基地Sunkenvehiclebase
4
