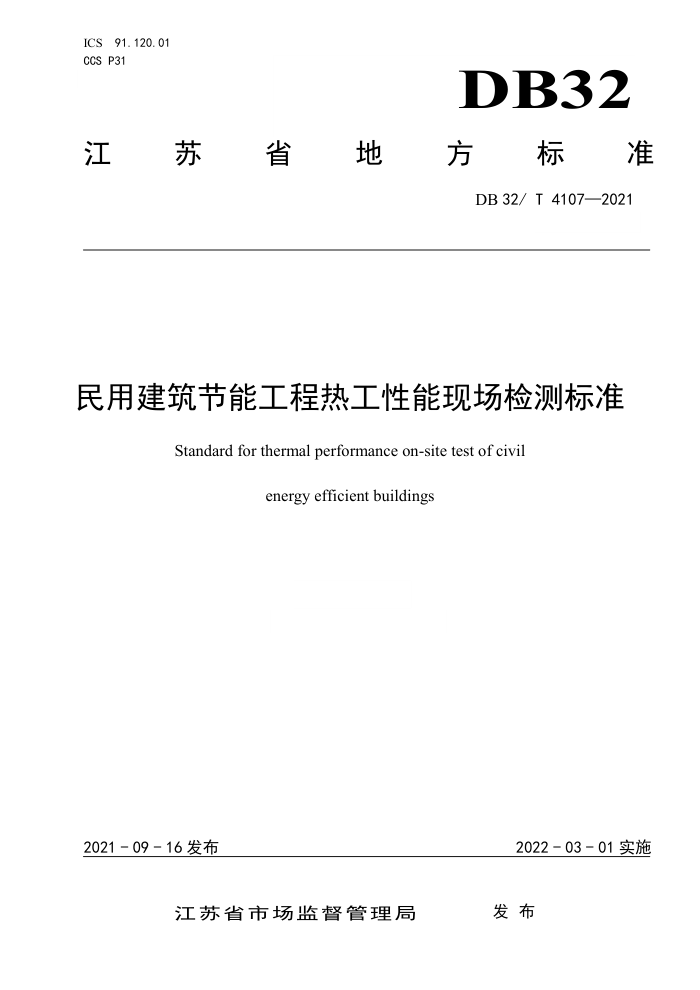

ICS91.120.01 CCS P31
DB32
江苏省地 方 标准
DB32/T4107—2021
民用建筑节能工程热工性能现场检测标准
Standard for thermal performance on-site test of civil
energy efficient buildings
2022-03-01实施
2021-09-16发布
发布
江苏省市场监督管理局 DB32/T4107—2021
目 次
前 言 1范围 2规范性引用文件 3术语和定义 4基本规定 5非透明围护结构热工性能检测 5.1一般规定 5.2传热系数检测 5.3隔热性能检测 5.4外围护结构热工缺陷检测 5.5热桥部位内表面温度检测 6透明围护结构热工性能检测
TT
X
6.1一般规定... 6.2外窗、透明幕墙及采光顶热工性能检测与计算核验 6.3遮阳设施的遮阳性能检测 6.4玻璃热工性能现场检测 6.5中空玻璃露点现场检测 7气密性检测. 7.1一般规定 7.2外窗及透明幕墙的现场气密性检测 7.3建筑整体气密性检测附录A检测仪器要求. 附录B非透明围护结构传热阻和传热系数的计算附录C室外气象参数检测方法
10 .10 .12 13 ..13 13
13
·15 18 19 DB32/T4107—2021
前言
本标准按照GB/T1.1一2020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起
草。
本标准由江苏省住房和城乡建设厅提出。 本标准由江苏省住房和城乡建设厅归口。 本标准起草单位：江苏省建筑科学研究院有限公司、江苏省建筑工程质量检测中心有限公司、苏州
市建筑工程质量检测中心有限公司、镇江市建设工程质量检测中心有限公司、昆山市建设工程质量检测中心、常州市建筑科学研究院集团股份有限公司、扬州市建筑工程质量检测中心有限公司、江苏建科鉴定咨询有限公司。
本标准主要起草人：许锦峰、吴志敏、张海遐、韩伟、姜美琴、李磊、许鸣、张志权、睦斌、陈满军、季柳金、袁浩、杨恒亮、吴茂军。
II DB32/T4107—2021
民用建筑节能工程热工性能现场检测标准
1范围
本标准规定了民用建筑节能工程热工性能现场检测方法。 本标准适用于我省新建、扩建、改建的民用建筑节能工程围护结构现场热工性能的检测。既有建筑
节能改造工程的检测可参照执行。
民用建筑节能工程围护结构现场热工性能的检测，除应符合本标准外，尚应符合国家和地方现行有
关标准、规范的规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50176民用建筑热工设计规范 GB50411建筑节能工程施工质量验收规范 GB/T2680建 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关
窗玻璃参数的测定
GB/T8484建筑外门窗保温性能分级及检测方法 GB/T10294 绝热材料稳态热阻及有关特性的测定防护热板法 GB/T 10295 绝热材料稳态热阻及有关特性的测定热流计法 GB/T 13475 绝热稳态传热性质的测定标定和防护热箱法 GB/T 20313 建筑材料及制品的湿热性能含湿率的测定烘干法 GB/T34010 建筑物气密性测定方法风扇压力法 GB/T 36261 建筑用节能玻璃光学及热工参数现场测量技术条件与计算方法 JGJ/T 132 居住建筑节能检测标准 JGJ/T 151 建筑门窗透明幕墙热工计算规程 JGJ/T 177 公共建筑节能检测标准 JGJ/T 357 围护结构传热系数现场检测技术规程 JG/T 205 建筑门窗工程检测技术规程
1 DB32/T41072021
JG/T211建筑外窗气密、水密、抗风压性能现场检测方法 JG/T269建筑红外热像检测要求 DGJ32/J19绿色建筑工程施工质量验收规范 DGJ32/TJ81 建筑工程红外热成像法检测技术规程
3术语和定义 3. 1
围护结构 envelope 建筑物中构成建筑空间，抵御环境不利影响的围挡物。
3. 2
非透明围护结构 Jnon-transparentenvelope 指建筑物外墙、屋面、非透明幕墙等非透光外围护结构。
3. 3
透明围护结构 transparent envelope 指外窗（含透明阳台门）、透明幕墙和建筑采光顶等太阳光可直接透射入室内的建筑物外围护结构。
3. 4
建筑采光顶skylightroof 由玻璃等透光面板、支承体系等组成的可让太阳光直接透射入室内的屋顶。
3. 5
遮阳设施Shading device 遮阳设施包括外遮阳卷帘、外遮阳百叶帘、机翼百叶板、建筑遮阳篷、曲臂遮阳篷、天篷遮阳帘、
遮阳格栅等。 3. 6
热流计法methodofheatflowmeter 采用热流计及温度传感器测量通过围护结构构件的热流密度和表面温度，并以此计算被测部位的传
热阻或传热系数的检测方法。 3. 7
热箱仪hotbox 由计量热箱与显示仪表组成的用于现场测量围护结构构件传热阻的装置。
3.8
环境箱 environmentbox 在围护结构两侧形成温差，以满足传热系数现场检测温差要求的箱体。
3. 9
2
