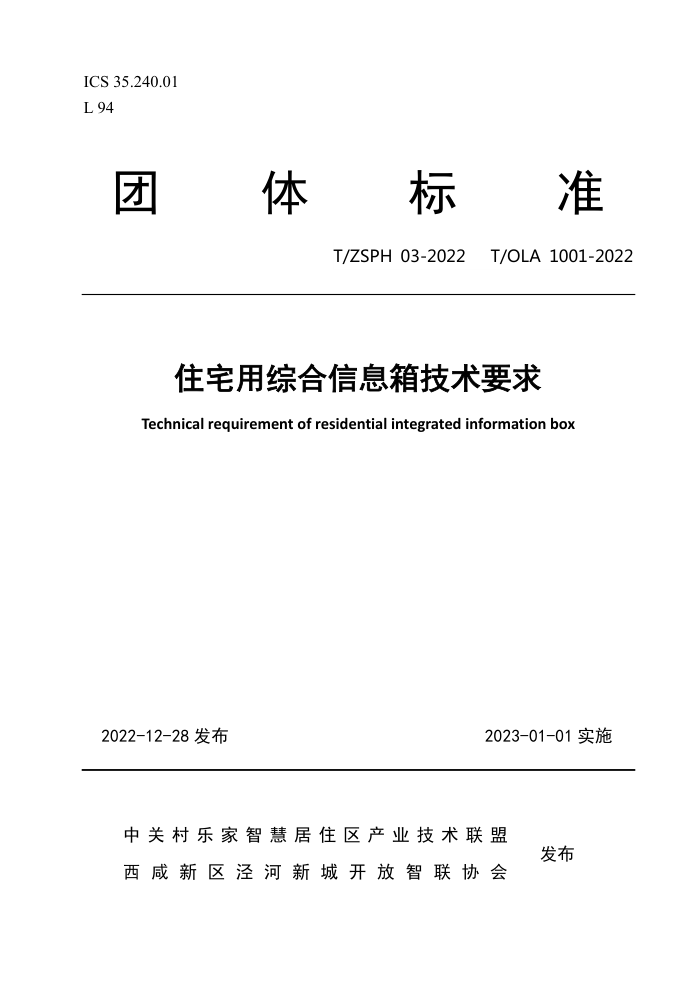

ICS 35.240.01 L 94
团 体标 准
T/ZSPH 03-2022 T/OLA 1001-2022
住宅用综合信息箱技术要求 Technical requirement of residential integrated information box
2022-12-28 发布
2023-01-01实施
中关村乐家智慧居住区产业技术联盟西咸新区泾河新城开放智联协会
发布 T/ZSPH 03—2022T/0LA1001-2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4缩略语 5分类... 6功能模块技术要求 7信息箱整机要求 8安装使用要求 9整机测试. 附录A（资料性）住宅用综合信息箱尺寸与模块配置，附录B（资料性）信息箱功能模块配置参考...... 附录C（资料性）住宅用综合信息箱需要的综合布线要求.
. . IH
2
3
6
...9 11 T/ZSPH 03—2022T/0LA 1001-2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中关村乐家智慧居住区产业技术联盟和西咸新区泾河新城开放智联协会共同提出，并分别
归口。
本文件起草单位：深圳市航天华拓科技有限公司、中关村乐家智慧居住区产业技术联盟、上海宝峰数字科技有限公司、山东浪潮超高清视频产业有限公司、西咸新区泾河新城开放智联协会、克拉玛依市城市综合服务中心、广州市番禹区住房和城乡建设局、深圳市人才安居集团有限公司、中海企业发展集团有限公司、东莞市万科建筑技术研究有限公司、招商局蛇口工业区控股股份有限公司、中外建设信息有限责任公司、深圳市中连智能建筑信息技术研究院、中国信息通信研究院、中移（杭州）信息技术有限公司、华为技术有限公司、深圳粤富集团有限公司、江苏钜芯集成电路技术股份有限公司、青岛海尔智能家电科技有限公司、青岛海尔科技有限公司、厦门立林科技有限公司、杭州鸿雁智能科技有限公司、 金茂云科技服务（北京）有限公司、浙江摩根集团有限公司、集美大学海洋装备与机械工程学院、宜宾职业技术学院、北京国际技术合作中心有限公司、中国建筑科学研究院有限公司、绿建智慧科技（北京）有限公司、苏州蓝赫智能科技有限公司、中连智能认证（深圳）有限公司。
本文件主要起草人：王钢、张永刚、王斌、王英超、韩军、李鹏、史胜波、陈舜展、周华、赵丰、 周星明、牛博、朱洋洋、陈佳明、李夏林、高宏、庞帅、赵航斌、张良、罗汝林、吴波、陈培伟、李莉、 黄保黔、井皓、王远春、吴剑、张焕荣、梁笑辰、张珣、黄种明、文祝、林申正、陈铁军、张建利、洪鹭、周海珠、于文龙、李想、吴楠、孟永亮、白明梅、于海军。
II T/ZSPH03—2022T/0LA1001-2022
住宅用综合信息箱技术要求
1范围
本文件规定住宅用综合信息箱的分类、功能模块技术要求、模块配置要求、箱体技术要求等。 本文件适用于住宅户内的住宅用综合信息箱。民用建筑用户单元内设置信息配线箱可参照使用。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB2099.1家用和类似用途插头插座第1部分：通用要求 GB2099.7家用和类似用途插头插座第2-7部分：延长线插座的特殊要求 GB/T 2408 塑料燃烧性能的测定水平法和垂直法 GB4208外壳防护等级（IP代码） GB/T 9286 色漆和清漆漆膜的划格试验 GB/T11253 碳素结构钢冷轧薄钢板及钢带 GB/T 14714 微小型计算机系统设备用开关电源通用规范 GB/T 26572 电子电气产品中限用物质的限量要求 GB/T35136智能家居自动控制设备通用技术要求 JG/T439-2014家居配线箱 GY/T 137 7有线电视系统用分支器和分配器（5～1000MHz）入网技术条件和测量方法 GY/T306.1-2017有线电视网络光纤到户系统技术规范第1部分：总体技术要求 YD/T926.3大楼通信综合布线系统第3部分：连接硬件和接插软线技术要求 YD/T1096 路由器设备技术要求边缘路由器 YD/T1099 以太网交换机技术要求 T/CCSA328智能家居系统跨平台接入与身份验证技术要求 T/CCSA457智能家居系统数据模型与控制接口技术要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
宽带接入broadbandaccess 用户使用ISP服务商的高速网络接入互联网成为宽带接入。 注：宽带接入方式包括但不限于FTTH、FTTR、HFC和LAN等方式。
1 T/ZSPH03—2022 2T/0LA1001-2022
3. 2
住宅用综合信息箱residentialintegratedinformationbox 由箱体以及功能模块组成，安装在居住单元套（户）内，用于实现居住单元的宽带接入、路由交换、
有线电视线缆配线接入和分配，以及数字家庭智能化设备接入、管理、控制和家庭数据安全存储、边缘计算功能的设备箱。 3. 3
扩展设备peripheraldevice 通过综合布线接入到综合信息箱，用以实现人机交互和无线网络接入等扩展功能的外部设备，通常
指智慧中控屏和无线AP设备。
缩略语
4
下列缩略语适用于本文件。 FTTH：光纤到户（FiberToTheHome） FTTR：光纤到屋（FiberToTheRoom） HFC：光纤同轴电缆混合网（HybridFiberCoaxial） HTTP：超文本传输协议（HypertextTransferProtocol） ISP：互联网服务提供商（InternetServiceProvider) LAN：局域网（LocalAreaNetwork） ONU：光网络单元（OpticalNetworkUnit） PoE：以太网供电(PoweroverEthernet) PLC：电力线通信（PowerLineCommunication） TcP/IP：传输控制协议/因特网互联协议（TransmissionControlProtocol/InternetProtocol） AP：无线接入点（AccessPoint）
5 分类
5.1功能模块分类：
信息箱内部的功能模块，依据基本功能分类如下：
宽带接入模块：有线电视接入模块；路由交换模块；
-
一直流电源模块；一家庭安全模块；智能家居中控模块：一家庭存储模块；一家庭娱乐模块； -控制协议转换模块：其他功能模块。 一个模块也可以拥有多个基本功能。
2
