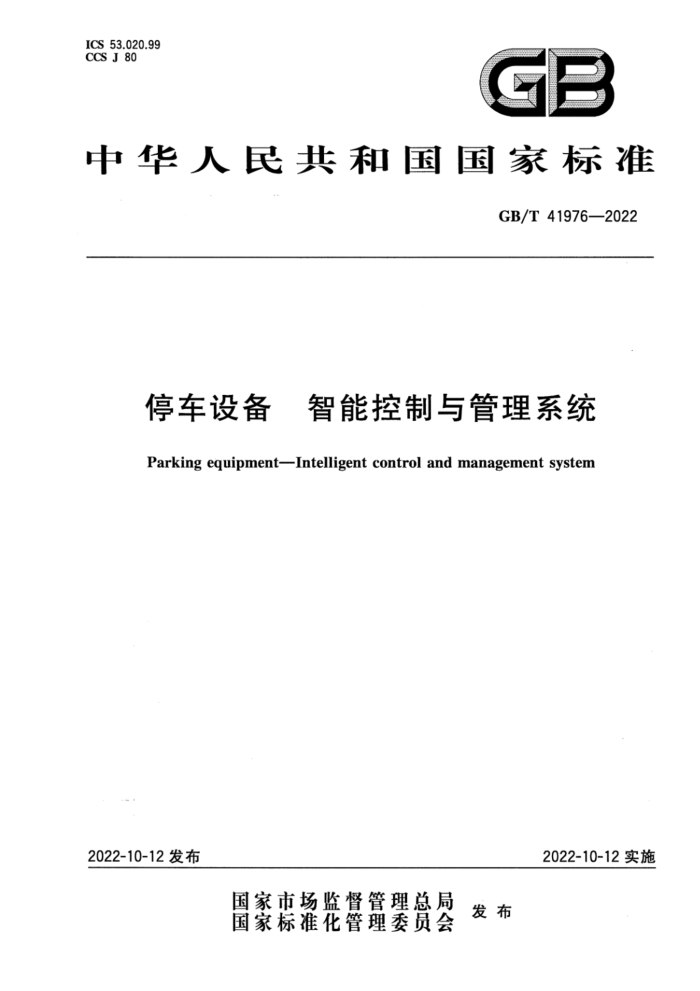

中华人民共和国国家标准
GB/T41976—2022
停车设备 智能控制与管理系统
Parking equipment-Intelligent control and management system
2022-10-12实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41976—2022
目 次
前言 1范围 2
规范性引用文件 3 术语和定义 4 技术要求 5 安全要求
...
.
6 检验附录A（规范性） 各类停车设备功能设置表
h
.
10
..... GB/T41976—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国起重机械标准化技术委员会（SAC/TC227)归口。 本文件起草单位：杭州西子智能停车股份有限公司、北京起重运输机械设计研究院有限公司、北京
科正平工程技术检测研究院有限公司、浙江镭蒙科技有限公司、深圳怡丰自动化科技有限公司、安徽博微联控科技有限公司、深圳市伟创自动化设备有限公司、江苏丰烨驻车系统有限公司、泉安泉（无锡）智控系统有限公司、北京鑫华源机械制造有限责任公司、浙江诺力车库设备制造有限公司、江苏普腾停车设备有限公司、大洋泊车股份有限公司、深圳精智机器有限公司、青岛茂源停车设备制造有限公司、江苏润邦智能车库股份有限公司、北京首钢城运控股有限公司、上海天地岛川停车设备制造有限公司、北京航天汇信科技有限公司、杭州大中泊奥科技股份有限公司、卫华集团有限公司、东杰智能科技集团股份有限公司、青岛德盛利立体停车设备有限公司、杭州立方控股股份有限公司、上海赛迪停车设备有限公司。
本文件主要起草人：施晓玲、赵春晖、戴岳芳、陶天华、王勇、吴国法、王志勇、汤辉、徐彬、林夫奎、 林伟通、陈亮、茅正冲、王耀、梁明、姚昕、李祥敢、黄拾龙、闫立睿、刘大海、曹云祥、陆斌、赵强、王家洪、 孟文生、赵永兵、肖文、施广明。
I GB/T41976—2022
停车设备智能控制与管理系统
1范围
本文件规定了停车设备智能控制与管理系统的技术要求、安全要求和检验。 本文件适用于GB/T26476定义的平面移动类机械式停车设备、巷道堆垛类机械式停车设备、垂直
升降类机械式停车设备、垂直循环类机械式停车设备、水平循环类机械式停车设备、多层循环类机械式停车设备。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB17799.3 电磁兼容通用标准居住、商业和轻工业环境中的发射 GB17799.4电磁兼容通用标准工业环境中的发射 GB/T26476机械式停车设备术语 GB/T39980—2021机械式停车设备设计规范
3术语和定义
GB/T26476界定的以及下列术语和定义适用于本文件。
3.1
停车设备parkingequipment 停车库(场)中运送或停放汽车的设备总称。
3.2
停车设备智能控制系统 intelligent control system of parking equipment 由停车设备控制器、传感器、执行机构、通信系统、人机交互系统组成，用于实现停车设备自动检测、
自动存取汽车的功能的系统。 3.3
停车设备管理系统 parking equipmentmanagement system 由停车管理平台、停车诱导系统、收费系统、汽车存取系统、预约系统、信息发布、信息检索等组成，
用于实现停车设备内汽车的诱导、记录、存取和收费的自动化系统。 3.4
停车设备控制器parkingequipmentcontroller 通过输人接口、输出接口和通信接口获取停车设备的工作状态、工作参数和命令执行结果等信息，
用于实现停车设备自动化或智能化目标的一种专用计算机。 3.5
人机交互系统 human-machineinteractionsystem 通过计算机、人机界面等输入、输出设备，实现人与停车设备信息交换的系统。
1 GB/T 41976—2022
3.6
停车诱导系统parkingguidanceinformationsystem 通过智能检测等技术，将分布在同一停车库（场)的停车设备数据智能联网上传，实时发布各个停车
设备停车数据，引导司机实现便捷停车的系统。
.4技术要求
4.1停车设备智能控制与管理系统 4.1.1停车设备智能控制与管理系统（以下简称“智管系统”)设计应满足停车设备的使用性能要求。 4.1.2智管系统应遵循结构化、模块化设计原则，具备扩展性。 4.1.3智管系统应设计成由一组相对独立又互有关联的模块组成，各模块之间的通信应可靠。 4.1.4智管系统的数据接口应具备兼容性和开放性。 4.1.5智管系统的电磁兼容性应符合GB17799.3或GB17799.4的规定。 4.1.6 5各类停车设备的功能设置应符合附录A的规定。 4.2主要部件 4.2.1 停车设备控制器中央处理器（CPU)负荷不宜大于75%，内存使用量不宜大于配置容量的75%，每台(套)控制器宜备有不少于10%的输人、输出点。 4.2.2 2停车设备执行机构的额定功率不应小于额定负载功率。 4.2.3传感器应从稳定性、精度、灵敏度三个方面进行选型，保证设备的安全运行。 4.2.4人机交互系统的操作装置应满足设备使用环境条件，操控灵敏。 4.2.5停车设备管理系统服务器应采用稳定性强的操作系统，处理器主频不应低于双核1.8GHz，内存不应低于8G，历史数据存储时间不应少于1年。 4.2.6人机交互系统的操作装置宜采用多种交互模式，例如，按键、指纹、人脸、非接触式卡等。 4.3基本功能 4.3.1操作模式 4.3.1.1·停车设备的操作模式应支持手动模式、单步模式和全自动模式。 4.3.1.2手动模式也称为检修模式，用于设备的调试及检修状态。 4.3.1.3单步模式也称为半自动模式，用于单体设备的调试。在单步模式下，应保证所有的运行逻辑和互锁功能有效。 4.3.1.4全自动模式，用于在设备正常运行状态下，通过按键或刷卡等人机交互系统进行操作，智管系统自动完成存取车过程。交互结果应以语音、文字、图标或指示灯的方式反馈给用户。 4.3.2车位分配原则 4.3.2.1 智管系统应具备车位或用户的设置功能，优化车位分配，提升存取车效率。 4.3.2.21 停车设备车位分配宜采取路径或时间最短原则，实现汽车的存取。 4.3.2.3停车设备应具备存（取）车优先模式切换功能。 4.3.3报警显示及日志记录 4.3.3.11 停车设备出现报警时，应在人机交互系统上以文字或图例的形式显示故障信息，同时应启动声光报警。
2 GB/T41976—2022
4.3.3.2停车设备智能控制系统应设置故障日志，保存故障历史记录，记录保存时间不应少于90d。 4.3.4消防报警时停车设备与消防设施的联动要求 4.3.4.1停车设备智能控制系统应具备接收消防报警信息功能。 4.3.4.2当停车设备接收到消防报警信号时，智能控制系统应作出相应的响应。 4.3.4.3当消防报警解除以后，停车设备应能恢复到正常的运行状态。 4.3.5停车设备管理系统 4.3.5.1用户类型
收费系统的用户类型包括时租用户和临时用户。 4.3.5.2支付方式
收费系统的支付方式包括现金支付和电子支付。 4.3.5.3排队功能
在取车高峰时段，应设置排队取车功能，宜在人机交互设备或停车诱导设备上显示排队信息。 4.3.5.4视频监控和存储功能
在停车设备各出入口，管理室、车库内升降机、搬运器等主要区段应安装摄像头，安装位置及数量应能保证观测到每台汽车进出及存取过程，以便实现对车库的实时监控，并对监控视频进行自动存储，存储时间不应小于30d。 4.3.5.5智管系统接口
智管系统的接口能力应满足如下要求： a）支持功能配置要求，可支持有线和/或无线传输方式，宜预留扩展接口； b）支持一种或多种通信接口，如以太网、RS485/232/422等接口。
4.3.5.6数据采集及历史记录
停车设备管理系统应具有不少于1年的数据采集和历史记录，应具备以天、周、月为单位的报表统计功能，并应包括但不限于以下内容：
a) 进出口存取车记录； b）设备运行日志记录； c) 异常保护及故障记录； d) 数据统计及保存； e) 历史数据的查询； f)用户管理日志。
4.3.5.7停车设备管理系统设置
停车设备管理系统的设置至少具备以下功能： a) 系统配置：应能高效便捷完成停车设备管理系统配置的设置和修改； b） 用户管理：应能高效完成用户管理，包括增加用户、删除用户、修改用户信息等； c) 权限管理：能给不同用户设定不同权限，不同权限的用户对于停车设备管理系统各功能的访问
3 GB/T41976—2022
权限不同； d）日志管理：对于停车设备管理系统的操作应有详细的日志记载，管理人员可以随时查看日志
记录； e）车位管理：应允许有权限的管理人员对特定车位的类型、优先级、状态等信息进行设置、修改，
对车位的使用记录进行新增、修改、删除、查询等。
4.4扩展功能
4.4.1通则
智管系统在满足4.3规定的基本功能要求外，宜配置4.4.2～4.4.7规定的功能。
4.4.2存取车模式
智管系统存取车模式在满足4.3.1规定的情况下，可增加以下存取车模式。 a）车牌识别：通过车牌识别系统快速识别车牌号和存取车需求，完成存取车过程。交互结果应以
语音、文字或指示灯的方式反馈给用户。当车牌识别出现错误时，应具备人工校正功能。
b）生物特征（人脸、指纹等)识别：通过生物特征识别系统快速识别车主和存取车需求，完成存取
车过程。交互结果应以语音、文字或指示灯的方式反馈给用户。 远程预约：通过远程终端应用软件预约存取车。预约存车后，智管系统自动留出车位，保存预
c)
药信息。预约取军时，智管系统自动启动设备进行取车。远程预约结果应以语音或文字的方式反馈给用户。
4.4.3 3远程服务系统 4.4.3.1远程服务系统应具备远程诊断功能，当现场出现故障时，应能及时启动远程服务系统，对现场设备进行远程诊断。 4.4.3.2远程服务系统宜具备故障信息推送功能，当停车设备出现故障时，第一时间将故障信息推送给相关人员。 4.4.4停车诱导系统 4.4.4.1 停车诱导系统应能自动采集停车设备的实时数据，具备智能分配引导功能。 4.4.4.2 停车诱导系统应实时显示停车设备可用车位数据和路线引导。 4.4.4.3在诱导一个以上存车人口时，停车诱导系统应能自动分配存车入口，快速引导，避免汽车拥堵。 4.4.4.4 停车诱导系统应显示醒目的诱导信息，如库号、入口号、车牌等。 4.4.5车牌识别系统 4.4.5.1车牌识别系统应方便快捷准确地识别车牌号码及进行汽车图像对比。 4.4.5.2车牌识别系统应具备人工确认和校正措施。 4.4.6 信息检索功能
停车设备管理系统可通过车牌、卡号、生物特征等信息反向查询汽车的存放位置和存车时间。 4.4.7信息推送功能
停车设备管理系统应支持为第三方智慧停车平台或其他管理平台推送停车设备数据。
4 GB/T41976-2022
5安全要求
5.1通则
1
智管系统除应满足GB/T39980--2021中9.7、9.10和9.11的规定外，还应满足5.2～5.8的要求。 5.2控制系统软件 5.2.1动作前置条件逻辑设计
停车设备控制器应在停车设备启动前完成控制系统自检，确保传感器、执行机构及通信的正常，保证停车设备的正常运行。 5.2.2运行安全检测
停车设备应在运行过程中进行安全检测，包含但不限于以下检测： a): 各执行机构的运行时间检测，防止超行程运行或提前运行停止； b）各电机的电流检测，防止电机超负载运行； c）各执行机构安全运行需要的互锁条件检测； d）各种交互信息检测，对非正常交互信息进行无效处理。
5.3 3管理系统软件 5.3.1 管理系统应具有防止用户越权获取存取信息的功能，严格限定信息的访问、权限和使用范围。 5.3.2 管理系统应具有存储保护功能，以防止用户在指定范围以外的存储区域进行读写。 5.3.3 管理系统在任何情况下，不应暴露口令、授权表等重要信息。 5.3.4 管理系统应具有记录信息拷贝的详细日志功能。 5.4交互安全 5.4.1 人机交互系统信息处理应具备安全提示与交互确认设计功能。 5.4.2人机交互系统应具备屏蔽和接地措施，以免外界干扰信号影响控制系统的正常运行。 5.4.3人机交互系统信息处理应具备输入信息的正确性校验，当校验到不正确的输入信号时，应将检测结果反馈给操作人员，给操作人员明确的提示信息。 5.5 故障诊断
智管系统应具备运行状态监测功能，可实现故障自诊断。在诊断出故障时，智管系统应及时报警。 5.6 6现场总线安全设计
现场总线的设计应遵循以下原则：一数据交互的实时性；
数据交互的安全性；一总线控制系统容错能力强。
-
5.7网络安全
停车设备管理系统连接网络时，应以数据安全性为前提。需接入外网时，应具备外网接人硬件防火
5
