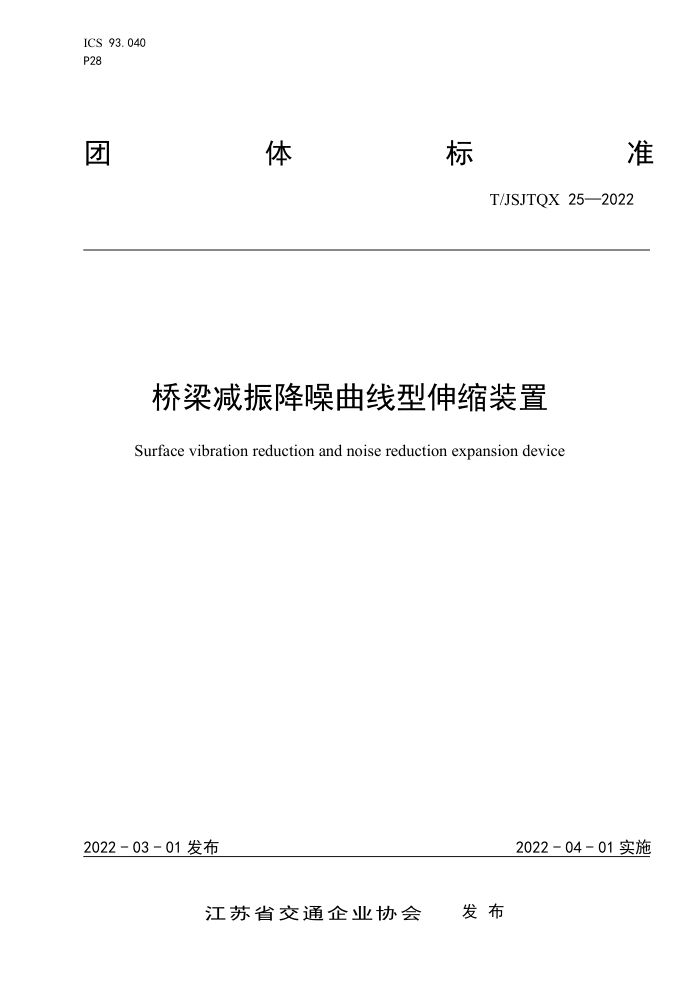

ICS 93. 040 P28标
准
团
体
T/JSJTQX 25—2022
桥梁减振降噪曲线型伸缩装置
Surface vibration reduction and noise reduction expansion device
2022-04-01实施
2022-03- 01 发布
发布
江苏省交通企业协会 T/JSJTQX25—2022
目 次
前言范围，
TT
1
规范性引用文件 3 术语和定义 4 分类、结构形式、型号和规格 5技术要求 6试验方法. 7 检验规则， 8标志、包装、运输和储存附录A（规范性）降噪指标试验. 附录B（资料性） 安装注意事项.
2
:5 ...9 10 ..11 12 .14 T/JSJTQX25—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由江苏省交通企业协会提出并归口。 本文件起草单位：江苏平山交通设施有限公司、东南大学、交通运输部公路科学研究院、华设设计
集团股份有限公司、江苏鑫路交通发展有限公司。
本文件主要起草人：郭炳宝、王建波、梁晗宇、胥明、姚振、逮全县、李明亮、袁勇、任立军、沈新文、杜凯健、陈庆华、朱峰。
II T/JSJTQX252022
桥染减振降噪曲线型伸缩装置
1范围
本文件规定了桥梁减振降噪曲线型伸缩装置的结构形式、型号和规格、技术要求、试验方法、检验规则，以及标志、包装、运输和储存。
本文件适用于伸缩量为240mm及以下的道路桥梁减振降噪曲线型伸缩装置。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T700碳素结构钢 GB/T1184形状和位置公差未注公差值 GB1495汽车加速行驶车外噪声限值及测量方法 GB/T1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋 GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T1591低合金高强度结构钢 GB/T1670增塑剂热稳定性试验 GB/T1682硫化橡胶低温脆性的测定单试样法 GB/T1804一般公差未注公差的线性和角度尺寸的公差 GB/T3274碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T3280不锈钢冷轧钢板和钢带 GB/T3512硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验 GB/T3672.1橡胶制品的公差第1部分：尺寸公差 GB/T3785.1电声学声级计第1部分：规范 GB/T5210色漆和清漆拉开法附着力试验 GB/T6031硫化橡胶或热塑性橡胶硬度的测定（10IRHD-100IRHD GB/T7762硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 GB/T15089机动车辆及挂车分类 GB50661钢结构焊接规范 JT/T327公路桥梁伸缩装置通用技术条件 JT/T722公路桥梁钢结构防腐涂装技术条件
术语和定义
3
1 T/JSJTQX25—2022
JT/T327界定的以及下列术语和定义适用于本文件。
3. 1
减振降噪曲线型伸缩装置surfacevibrationreductionandnoisereductionexpansiondevice 曲线形钢板成对耦合布置减振，橡胶降噪体吸声降噪，锚板焊接于曲线形钢板上的降噪型桥梁伸缩
装置。 3. 2
伸缩量expansionand contraction quantity 伸缩装置拉伸、压缩的总和。 注：以负号（一）表示拉伸变形，以正号（+)表示压缩变形。 ［来源：JT/T327—2016，3.3]
3. 3
伸缩装置降噪声指标thenoisereductionspecificationofexpansionjoint 车辆通过伸缩装置所产生的噪声峰值与通过标准路面时噪声峰值的差值。
3. 4
竖向错位 vertical stagger 伸缩装置沿桥面垂直方向发生的竖向相对位移。 [来源：JT/T327—2016，3.7]
3. 5
悬臂式伸缩装置cantileverexpansion device 又称骑缝式，伸缩装置预留间隙区域中心线与构造缝中心线重合。
3. 6
简支式伸缩装置freelyexpansiondevice 又称跨缝式，伸缩装置预留间隙区域中心线与构造缝中心线平行。
4分类、结构形式、型号和规格
4.1分类
减振降噪曲线型伸缩装置（以下简称“伸缩装置”）按支承方式分为： a）悬臂式伸缩装置，代号C，适用于伸缩量e≤160mm； b）简支式伸缩装置，代号S，适用于伸缩量160
2
