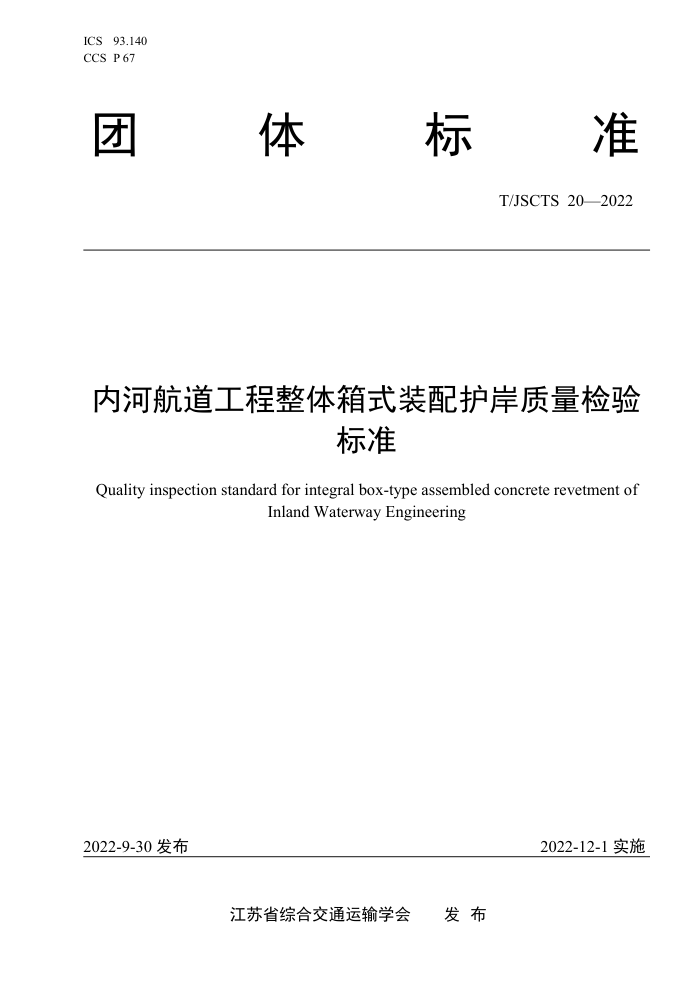

ICS93.140 CCS P 67
体标 准
团
T/JSCTS 202022
内河航道工程整体箱式装配护岸质量检验
标准
Quality inspection standard for integral box-type assembled concrete revetment of
Inland Waterway Engineering
2022-9-30发布
2022-12-1实施
江苏省综合交通运输学会 发布 T/JSCTS20—2022
目 次
前言
II
范围规范性引用文件，术语和定义工程质量检验， 4.1 一般规定.. 4.2 预制箱体.. 4.3 现浇混凝土基础. 4.4 整体箱式装配护岸 4.5 预制鱼巢 4.6 箱体预留槽灌浆
1
2
3
4 T/JSCTS 20—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由扬州市通扬线高邮段航道整治工程项目管理办公室提出。 本文件由江苏省综合交通运输学会归口。 本文件起草单位：扬州市通扬线高邮段航道整治工程项目管理办公室、华设设计集团股份有限公司、
宜兴交通建设集团有限公司、江苏科兴项目管理有限公司。
本文件主要起草人：刘曙明、刘步景、曹定维、杨有军、陈璐、王鹏、重 黄国潜、徐敬松、沈旭鸿、 付长生、徐高亮、朱彦君、孙宁、李艳、刘秀魁、马菁菁、牛悦人、刘赢、彭缪云、史剑波、张者领
II T/JSCTS20—2022
内河航道工程整体箱式装配护岸质量检验标准
1范围
本文件规定了内河航道工程整体箱式装配护岸质量检验的要求。 本文件适用于内河航道工程中箱体高度小于等于3.5米的整体箱式装配护岸质量检验，箱体高度在
大于3.5米、小于等于5米的整体箱式装配护岸可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTS257-2008水运工程质量检验标准 JTS202水运工程混凝土施工规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
整体箱式装配护岸integralbox-typeassembledconcreterevetment 在工厂制作的整体箱式钢筋混凝土构件，运输至施工现场进行单层装配化施工的护岸。 预制箱体precastconcretebox 在工厂制作的整体箱式钢筋混凝土构件。 预制鱼巢precastconcretefishnest 预制箱体中为满足航道生态功能等要求而制作并安装的钢筋混凝土构件。
3. 2
3. 3
3. 4
箱体预留槽灌浆groutingofboxreservedgroove 在箱体连接处预留防渗漏结构槽，用水泥砂浆填满。
4工程质量检验 4.1一般规定 4.1.1岸坡开挖、削坡及整平、地基与基础、垫层、倒滤层、土方回填等分项工程，应按照JTS257-2008 的有关规定作为单独的分部分项工程进行检验。工程质量检验合格标准应按照JTS257-2008中1.5的要求执行。 4.1.2预制箱体的吊环、预留孔洞允许偏差、检验方法按照JTS257-2008中2.1.6.5的要求执行。 4.1.3现浇混凝土基础除应符合JTS257-2008的有关规定外，还应符合4.3有关要求。 4.1.4护岸工程中分项工程的检验批宜按结构段或施工段进行划分，每段长度不宜大于200米。 4.2预制箱体 4.2.1主要检验项目 4.2.1.1预制箱体表面不应有严重缺陷，表面缺陷的程度分级应按JTS257-2008中表2.1.6.1的规定确定。
检验数量：施工单位、监理单位全部检查。 检验方法：观察检查，并检查处理记录。
1
